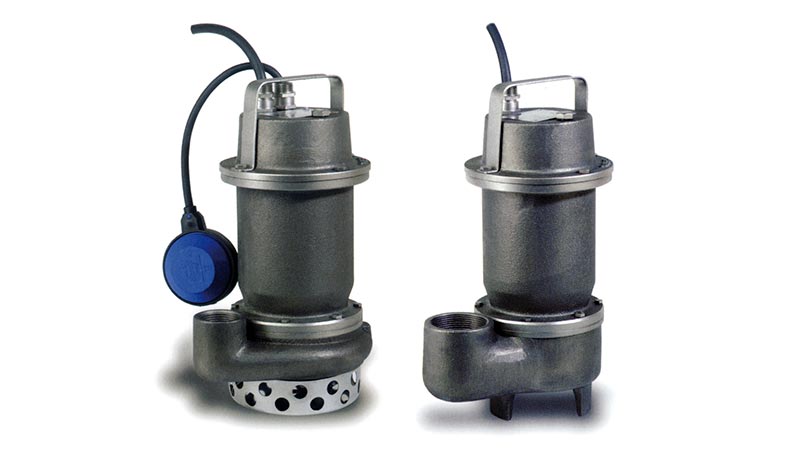

SERIE X

La serie X, fabricada totalmente en acero Inox CF-8M de fusión, ha sido proyectada para usos que exigen transportar líquidos altamente corrosivos o agresivos.

Intervalo potencia: 0,37 kW / 1,5 kW
Intervalo DN caudal: 32 mm – 80 mm
Polos/rpm disponibles: 2 (2900) ÷ 4 (1450)
Altura máxima: 17,8 m
Caudal máximo: 15,2 l/seg – 54,7 m3/h

INFORMACIÓN GENERAL SOBRE EL GRUPO ELECTROMECÁNICO

Tensión y frecuencia de referencia prueba: Monofásicas: 220 ÷ 240 Volt – 50 Hz – Trifásicas: 380 ÷ 415 Volt – 50 Hz
Sentido de rotación: Horario visto desde la parte superior de la electrobomba
Tipo de impregnación: Devanado de doble impregnación resistente a la humedad
Tipo de devanado motor (Monofásico): Motor de inducción con devanado en baño de aceite y termoprotección automática
Tipo de devanado motor (Trifásico): Motor de inducción con devanado en baño de aceite

LISTA DE MATERIALES

Cable del motor: H07RN-F
Grupo electromecánico: Acero CF-8M
Hidráulica e impulsor: Acero CF-8M
Tornillos: Acero A4
Eje motor: Acero X5CrNiMo17-12 (AISI316)

LÍMITES DE EMPLEO Y NORMATIVAS DE REFERENCIA

Temperatura máxima del líquido: 40 ºC
Profundidad máxima de inmersión: 20 m

• EN 292-1, EN 292-2; CEI EN 60529; UNI ISO 2548; CEI-2-3.
• CEI EN 60204; UNI ISO 6009; UNI EN 1561 – 1563; UNI EN 10098.
• Directriz baja tensión 73/23/CEE.
• Procedimientos previstos por el Sistema de Calidad Certificado UNI EN ISO 9001 (ISO 9001), certificado DNV nº SQ 0660-IT.
• Directriz máquinas 89/392/CEE y sucesivas enmiendas (directrices 91/368/CEE, 93/68/CEE), directriz 89/336/CEE compatibilidad electromagnética.

MODELOS: DRX, DGX
