SERIE ZD

SERIE ZD

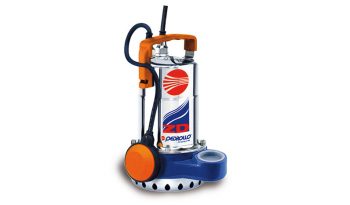

ZDm 1B-E, ZDm 1A-E, ZDm 1AR-E

PRESTACIONES

Altura manométrica hasta 14 m
Caudal hasta 300 l/min (18 m3/h)

LÍMITES DE UTILIZACIÓN

Sumergidas bajo el agua hasta 5 m Temperatura del líquido hasta +40 °C Paso de sólidos hasta Ø 10 mm
Nivel de vaciado hasta 15 mm del fondo
Para servicio continuo hasta 180 mm del fondo

CARACTERÍSTICAS DE EMPLEO E INSTALACIÓN

La serie está formada por electrobombas centrífugas sumergibles, diseñadas para el funcionamiento automático mediante un interruptor de boya incorporado, llevan rodete abierto, lo que las hace especialmente indicadas para el achique de aguas sucias, en garajes, sótanos, piscinas, etc. quedando limitado el paso de sólidos en suspensión en el agua, por su base en forma de rejilla.
Se deberán instalar adecuadamente y por su forma constructiva, deben funcionar totalmente sumergidas.

CARACTERÍSTICAS DE CONSTRUCCIÓN

Cuerpo de bomba e impulsión: De hierro fundido y boca de impulsión roscada ISO 228/1
Rejilla de aspiración: De acero Inox AISI 304
Rodete: De tipo abierto y en NORYL GFN2V
Cápsula de motor: De acero Inox AISI 304
Eje de motor: De acero Inox EN 10088-3 – 1.4104
Sello mecánico: De cerámica-grafito-NBR
Motor eléctrico: Sumergible, asíncrono monofásico 220- 240 V, 50 Hz, 2.850 rpm, con condensador y protector térmico incorporado, apto para el servicio continuo, aislamiento clase F y protección IP68
Cable de alimentación: Con 5 m de neopreno H05 RN- F y con enchufe de tipo SCHUKO
Flotador externo: Con interruptor incorporado

NORMAS DE FABRICACIÓN

CE, según EN 60 335-1, EN 60034-1, IEC 335-1, I EC 34-1, CEI 61-150 y CEI 2-3

MODELOS: ZDm 1B-E, ZDm 1A-E, ZDm 1AR-E
